PHẦN MỀM THIẾT KẾ ĐƯỜNG Ô TÔ QUANG HUY Tổng giám đốc Thạc sĩ Nguyễn Huy Hoàng

Sau đây là phần hướng dẫn sử dụng

PHẦN 1: THIẾT KẾ CƠ BẢN

I. GIỚI THIỆU CHƯƠNG TRÌNH
Xin giới thiệu với các bạn phần mềm thiết kế đường QUANG HUY 2014 được nâng cấp, cập nhật và phát huy những tính năng tiện lợi nhất, phù hợp với cách khảo sát thực tế của các công ty tư vấn. Rất hữu ích cho các bạn làm công tác xây dựng giao thông, đặc biệt là thiết kế. Các bạn chỉ cần dowload về sử dụng tự do.

Trong phần mền này sử dụng cơ sở dữ liệu hoàn hảo nhất trong công nghệ hiện nay, người sử dụng ít vướng những sai lầm, sẽ được nhắc nhở trong quá trình thực thực hiện. Chương trình chỉ có một môdul duy nhất xử lý song song ba mặt cắt (Trắc ngang, trắc dọc, bình đồ).

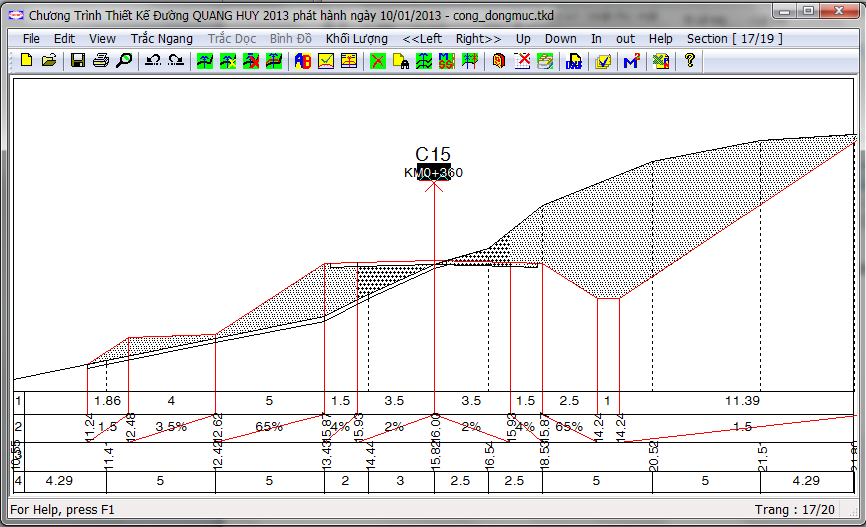

Giao diện trắc ngang
Giao diện trắc dọc
Giao diện bình đồ
Chúng Tôi cảm ơn các bạn đã sử dụng và đóng góp ý kiến để Chúng Tôi phục vụ các bạn được tốt hơn. Khi các bạn có ý tưởng nào hay hoặc có gì vướng mắc trong quá trình sử dụng thì gởi cho Chúng Tôi theo địa chỉ mail : tvtkquanghuy@yahoo.com hoặc liên lạc trực tiếp gặp anh Hoàng số điện thoại : 0903668578.

Sử dụng chương trình thật đơn giản, hướng dẫn và giao diện hoàn toàn bằng tiếng Việt. Chương trình cài đặt vào máy tính không ảnh hưởng tới các phần mềm và phần cứng của máy. Tính toán theo đúng Quy trình Quy phạm hiện hành, tính khối lượng chính xác. Các bạn chỉ chép về một thư mục bất kỳ là sử dụng được.

Công ty CP TVTK & KĐ CTXD Quang Huy nhận hướng dẫn, chuyển giao công nghệ miễn phí tại địa chỉ 110/27 đường Bà Hom, phường 13, quận 6, TP Hồ Chí Minh. Liện hệ Thạc Sĩ Nguyễn Huy Hoàng, số điện thoại 0903668578.

II. CÀI ĐẶT CHƯƠNG TRÌNH
- 1. Chép chương trình về sử dụng
  Bạn vào google gõ vào “tu van quang huy” hoặc vào trang web của Công ty CTy CP TVTK & KĐ CTXD Quang Huy download chương trình về sau đó giải nén ra chép vào một thư mục bất kỳ là xong. Khi chạy chương trình bạn chỉ cần kích vào file thietkeduong.exe, chương trình đã chạy bạn nhấn F5 hai ba lần, màng hình chuyển từ giao diện Trắc Ngang sang Giao diện Trắc Dọc, rồi sang giao diện Bình Đồ là OK.
- 2. Cài font chữ
  Bạn nhớ một điều là font chữ do window quản lý do đó bạn phải cài đặt trong window cho phù hợp với chương trình mới nhìn thấy tiếng việt được.
  • Menu và Tooltip sử dụng font chữ Unicode cụ thể là font Tahoma.
  • Hộp thoại sử dụng font chữ VNI Window cụ thể là font VNI-Helve.
  Điều trước tiên máy bạn phải có font này.
  Sau đó chọn nó trong Window, cách chọn cho win7 như sau “CLick phải vào màn hình Desktop > Personalize > nhấp vào mục Window Color bên dưới > nhấp Advanced Appearance settings > thay đổi font mong muốn tương tự XP”.

III. TRÌNH TỰ CÁC BƯỚC CHÍNH ĐỂ THỰC HIỆN 1 CÔNG TRÌNH

Chương trình này viết trên nguyên tắc kết hợp thực địa và máy tính của bạn, có nghĩa là bạn phải khảo sát đo đạt, cắm cọc ngoài thực địa rồi lấy số liệu nhập vào máy tính. Như vậy ngoài thực địa bạn phải định tim tuyến, đo trắc ngang, đo trắc dọc, đem số liệu về nhập vào máy tính ….

Trình tự các bước chính để thực hiện 1 công trình

   1. Nhập số liệu trắc ngang khảo sát.
           2. Nhấn F5 chuyển quaTrắc dọc nhập góc chuyển hướng vàđường cong nằm và thêm cọc trên trắc dọc.
           3. Nhấn F5 để xem bình đồ có đúng không.
           4. Nhấn F5 qua phần trắc dọc để thiết kế trắc dọc (đườngđỏ).
           5. Nhấn F5 qua phần trắc ngang để thiết kế hàng loạt trắc ngang.
           6. Nên in trắc ngang trực tiếp trong chương trình.
           7. Nên xuất trắc dọc qua autocad chỉnh sửa thêm, chèn khung tên rồi in trong autocad.
     8. Xuất bình đồ qua autocad rồi vẽ khổ đường, hiện trạng rồi in ấn trong autocad.
           9. Nhấn F5 chuyển qua phần trắc ngang để tính toán khối lượng vét, đánh cấp, đào đắp, khối lượng kết cấu mặt đường hiện hữu và mặt đường mở rộng. Xuất bảng khối lượng qua exel.

IV. NHẬP SỐ SỐ LIỆU KHẢO SÁT
- A. NHẬP TRẮC NGANG
  Kích chuột vào file thietkeduong.exe mà bạn mới tải về, khi đó chương trình đã chạy, bạn nhấn F5 vài lần rồi lựa chọn giao diệnTrắc ngang rồi dừng lại.
  Đưa chuột lên menu “Trắc Ngang”, ta thấy màn hình như sau :
  Tạo mặt cắt mới : Bạn nhấn F3 hoặc kích chuột vào menu “Tạo Mặt Cắt Mới”màn hình hiện lên như sau :

  Trước tiên bạn nhập Tên mặt cắt, Lý trình (ô trước là Km, ô sau là m),trong mục Đường tự nhiên bạn nhập các điểm có khoảng cách kể từ tim và cao độ tại điểm đó, quy ước khoảng cách bên trái tuyến là âm (-) bên phải tuyến là dương, đánh dấu “ * “ thể hiện mép mặt đường hiện hữu. Nhớ rằng luôn luôn nhập cao độ tại tim đường. Sau đó nhấn nút OK bạn sẽ thấy mặt cắt bạn nhập vào có hình vẽ ra sao.

  Sau khi soạn thảo các thông số mặt cắt người sử dụng phải lưu ý một số lưu ý sau :

  -6.000          33.700         *

  0.000           34.000

  5.500           33.970         *

  “*” là đánh dấu mặt đường hiện hữu, nếu không có mặt đường hiện hữu thì không đánh dấu “ * “.

  Sửa lại mặt cắt : Bạn nhấn F4 hoặc kích chuột vào menu “Sửa Mặt Cắt Hiện Hành” màn hình hiện lên như sau :
  Cứ như vậy bạn nhấn F3 để nhập toàn bộ trắc ngang cho toàn bộ công trình của bạn.

  Trong quá trình nhập các bạn nhấn F5 để xem cao độ được bố trí trên Bình Đồ và Trắc Dọc như thế nào nhé.
- B. NHẬP TRẮC NGANG NÂNG CAO
         Nếu bạn mới sử dụng chương trình thì khôngnên xem phần này.

     Trong chương trình có rất nhiều cách nhập trắc ngang khảo sát, xin giới thiệu với các bạn một số các nhập trắc ngang thông dụng mà các Công ty khảo sát hay sử dụng :

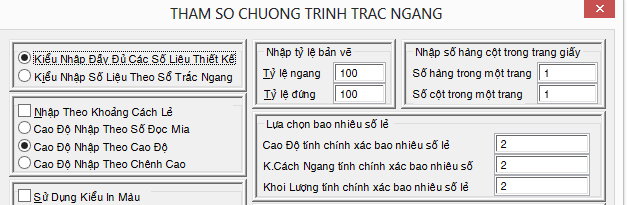

  Bạn vào menu “Trắc Ngang -> Nhập Thông Số Trong Phần Trắc Ngang” hoặc nhấn F8 hộp thoại hiện ra cho bạn, tiếp theo bạn chọn “Nhập số liệu theo sổ trắcngang”
  Về khoảng cách ngang có 2 cách nhập “Nhập theo khoảng cách lẻ” hay nhập theo khoảng cách từ tim đường tùy theo số liệu bạn đã khảo sát.
  Về cao độ có 3 các nhập :
  1. “Cao độ nhập theo số đọc mia” : các bạn đã đo cao độ từng điển trên trắc ngang nhưng chưa tính ra, nhập vào máy sẽ tính ra cao độ cho bạn.
  2. “Cao độ nhập theo cao độ” : Cao độ từng điểm trong cắt ngang bạn đã có rồi bạn chỉ cần nhập trực tiếp vào thôi.
  3. “Cao độ nhập theo chênh cao” : Trong sổ đo của các bạn là sự chênh cao của điểm kế cận.
  Nếu các bạn chưa hiểu thì cứ lựa chọn rồi nhập thử sẽ rõ, không anh hưởng gì cả. Cứ nhấn F8 để lựa chọn, nhấn F3 tạo mặt cắt, nhấn F4 để sử lại mặt cắt. OK.

  Hộp thoại nhấn F3 xuất hiện như sau :
- C. NHẬP TRẮC DỌC TUYẾN
  Qua quá trình nhập trắc ngang trên ta đã có trắc dọc tự nhiên rồi tuy nhiên chưa đầy đủ do đó ta nhấn F5 chuyển qua phần giao diện Trắc Dọc để bổ sung cáccọc trên trắc dọc và nhập góc chuyển hướng là xong.

  1. Chèn them cọc trên trắc dọc :

  Bạn vào menu “Trắc Dọc -> Đường Tự Nhiên-> Tạo Đường Tự Nhiên Có Điều Chỉnh”.
  Sau đó kích chuột trái vào màn hình gần vị trí cao độ tự nhiên mình muốn chèn, hộp thoại se xuất hiện như sau :
         Ta chỉ cần sửa lý trình (Tọa độ X), sửa cao độ (Tọa độ Y), thêm tên cọc rồi nhấn OK làxong.

  2.   Sửa cọc trên trắc dọc :

  Bạn vào menu “Trắc Dọc -> Đường Tự Nhiên-> Sửa Đường Tự Nhiên”. Lúc này trên màn hình xuất hiện các ô màu trắng,bạn kích vào những ô màu trắng cần sửa.

  3.   Xóa cọc trên trắc dọc :

  Bạn vàomenu “Trắc Dọc -> Đường Tự Nhiên-> Xóa Đường Tự Nhiên”. Lúc này trên màn hình xuất hiện các ô màu trắng,bạn kích vào những ô màu trắng cần xóa.

  4.   Nhập góc chuyển hướng (đường cong nằm) :

  Bạn vàomenu “Trắc Dọc -> Đường Cong Nằm-> Tạo Đường Cong Nằm Có Điều Chỉnh”.
  Sau đó kích chuột trái vào màn hình gần vị trí đường cong mình muốn chèn, hộp thoại sẽ xuất hiện như sau :
  1. Vào ô “Lý trình tại phân giác” để nhập lý trình.
  2. Vào “Bán kính đường cong” để nhập R.
  3. Vào “Góc đường cong” để nhập góc chuyển hướng (nhập theo quy ước Độ, phút, giây) rồi nhấn OK là xong.
  4. Các phần khác dùng để thiết kế siêu cao mở rộng, bạn nào mới sử dụng chưa cần nghiên cứu tôi sẽ hướng dẫn cho các bạn ở phần sau.
  Đến đây các bạn đã nắm cơ bản về nhập số liệu khảo sát, các bạn nhấn F5 chuyển qua các giao diện để xem.

V. THIẾT KẾ TRẮC DỌC TUYẾN
1. Thiết kế đường đỏ (Đường thiết kế):
Nhấn F5 đền chuyển qua giao diện Trắc Dọc, Bạn vào menu “Trắc Dọc -> Đường Thiết Kế -> Tạo Đường Thiết Kê Có Điều Chỉnh”.
Sau đó kích chuột trái vào màn hình gần vị trí cao độ thiết kế mình muốn chèn, hộp thoại sexuất hiện như sau :
       Ta chỉ cần sửa lý trình (Tọa độ X), sửa cao độ (Tọa độ Y) rồi nhấn OK là xong.

2. Sửa đường đỏ (Sửa đường thiết kế):
      Bạn vàomenu “Trắc Dọc -> Đường Thiết Kế-> Sửa Đường Thiết Kế”. Lúc này trên màn hình xuất hiện các ô màu trắng,bạn kích vào những ô màu trắng cần sửa.

3.   Xóa đường đỏ (Xóa đường thiết kế):
      Bạn vàomenu “Trắc Dọc -> Đường Thiết Kế-> Xóa Đường Thiết Kế”. Lúc này trên màn hình xuất hiện các ô màu trắng,bạn kích vào những ô màu trắng cần xóa.

      Như vậychúng ta đã cơ bản thiết kế được đường đỏ thiết kế, tuy nhiên trong chươngtrình còn nhiều tiện ích khác các bạn có thể nghiên cứu trong video clip hướng dẫn.

VI. THIẾT KẾ TRẮC NGANG CHI TIẾT
- 1. Thiết kế 1 cắt ngang

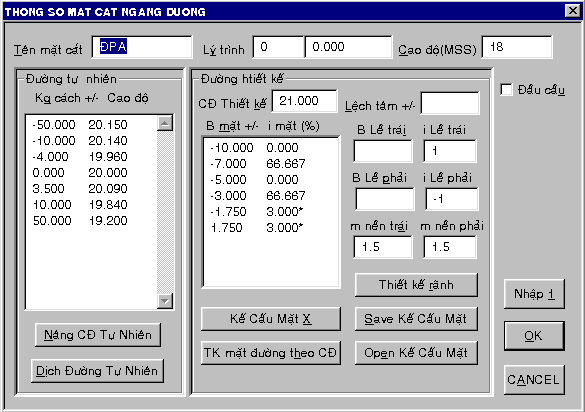

  Nhấn F5 đền chuyển qua giao diện Trắc Ngang, đưa chuột lên menu “Trắc Ngang -> Sửa Trắc Ngang hiện Hành” hoặc nhấn F4 hộp thoại hiện ra như sau :
  Trong phần Đường thiết kế bạn nhập Bmặt (Bề rộng mặt đường) i(%) (Độdốc mặt đường) sau đó phải nhấn Enter.

  -1.750 3.500 *

  1.750 3.500 *
  - -1.750 3.500 * : nghĩa là từ 0 đến -1.750 có độ dốc 3.5 %, dấu âm là thể hiện bên trái.
  - 1.750 3.500 * : nghĩa là từ 0 đến 1.750 có độ dốc 3.5%, dấu dương thể hiện bên phải
  - Dấu "*" thể hiện chấm dứt phạm vi phần mặt đường thiết kế có bề rộng mặt đường từ -1.750 đến 1.750 vậy tổng bề mặt là 3.50m, điều này rất quan trọng để chương trình tính và phân loại khối lượng.
  Bạn nhập từng số liệu trên nhấn Ok bạn sẽ hiểu tửng con số trong mặt cắt. Khi bạn đã hiểu được tác dụng của các con số trên tiếp theo bạn sẽ thiết kế cho hàng loạt mặt các bằng cách nhấn Ctrl+H hoặc theo chỉ dẫn trên menu.
- 2. Thiết kế cắt ngang hàng loạt (Thiết kế nhiều cắt ngang cùng lúc)
  Nhấn F5 đềnchuyển qua giao diện Trắc Ngang, đưa chuột lên menu “Trắc Ngang -> Thiết Kế Nhiều Mặt Cắt Cùng Lúc” hoặc nhấn Ctrl+H.
  Hộp thoại hiện ra như sau :
  Nhập các số liệu này giống như phần thiết kế một trắc ngang, lưu ý là các số liệu này sẽ thiết kế cho bạn trong số mặt cắt bạn yêu cầu trong hộp thoại (Từ mặt cắt ….Đến mặt cắt …).
- 3. Thiết kế mặt đường có bó vỉa

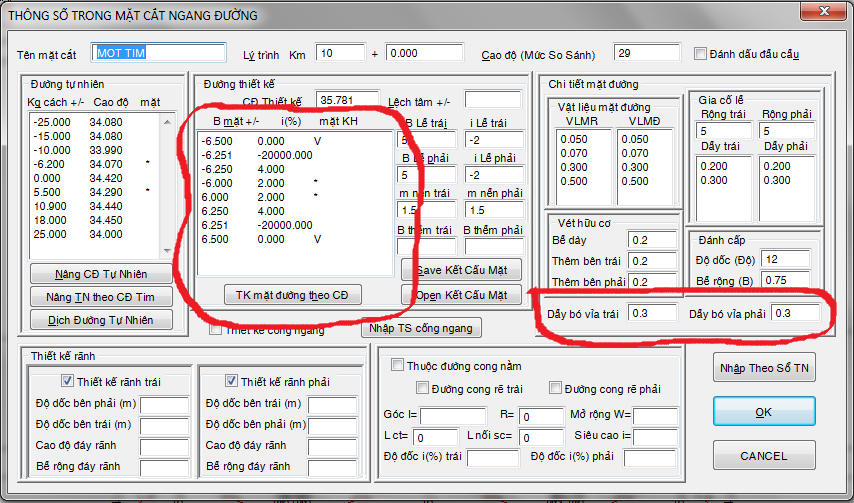

  Để thiết kế được mặt đường có bó vỉa, từ giao diện trắc ngang bạn nhấn F4 sau đó bạn vào khung “Đường thiết kế” nhập vào số liệu như hình dưới, trước tiên bạn chỉ quan tâm các số liệu trong ô khoanh vùng màu đỏ.
  Số liệu này sẽ tạo ra được hình vẽ sau :
  Khi bạn đã thiết kế được 1 mặt cắt thì bạn đã hiểu trong khung “Đường thiết kế” là thể hiện khoảng cách và độ dốc từ những số liệu này chương trình sẽ tính được sự lên xuống của mặt đường thiết kế, do đó để thiết kế mặt đường có bó vỉa thì ta cũng phải bố trí lên xuống và gẫy khúc của bó vỉa thông qua khoảng cách và độ đốc được giải thích như sau :
  - Phần âm (-) có nghĩa là bên trái :
  - -6.000 2.000 * : có nghĩa là từ tim đến vị trí -6.000 có độ dốc là 2.000%, dấu "*" có nghĩa là đánh dấu chấm dứt phạm vi mặt đường bên trái.
  - -6.250 4.000 : do ở điểm trước đã đánh dấu chấm dức phạm vi mặt đường thì tới đây thể hiện lên sự gẫy khúc của bó vỉa là từ -6.000 đến -6.250 có nghĩa là từ -6.000 vào trong 0.25m có độ dốc là 4%.
  - -6.251 -20000.000 : có nghĩa là từ điểm trước -6.250 đến điểm -6.251 (Hay nói một cách khác từ đểm -6.250 vào trong 0.001m) có độ dốc -20000% tức là đoạn gập lên của bó vỉa (vào 0.001m có cao độ chênh cao giật lên là 0.001*20000%=0.2m).
  - -6.500 0.000 V : nghĩa là từ điểm -6.251 vào đến -6.500m có độ dốc 0% ( đường mằm ngang). Đánh dấu V tức là điểm cuối trong của bó vỉa.
  - Phần dương (+) có nghĩa là bên phải :
  - 6.000 2.000 * : có nghĩa là từ tim đến vị trí 6.000 có độ dốc là 2.000%, dấu "*" có nghĩa là đánh dấu chấm dứt phạm vi mặt đường bên phải.
  - 6.250 4.000 : do ở điểm trước đã đánh dấu chấm dức phạm vi mặt đường thì tới đây thể hiện lên sự gẫy khúc của bó vỉa là từ 6.000 đến 6.250 có nghĩa là từ 6.000 vào trong 0.25m có độ dốc là 4%.
  - 6.251 -20000.000 : có nghĩa là từ điểm trước 6.250 đến điểm 6.251 (Hay nói một cách khác từ đểm 6.250 vào trong 0.001m) có độ dốc -20000% tức là đoạn gập lên của bó vỉa (vào 0.001m có cao độ chênh cao giật lên là 0.001*20000%=0.2m).
  - 6.500 0.000 V : nghĩa là từ điểm 6.251 vào đến 6.500m có độ dốc 0% ( đường mằm ngang). Đánh dấu V tức là điểm cuối trong của bó vỉa.
  - Dầy bó vỉa : được máy tính hiểu là bề dầy đầu tiên tiếp xúc với mặt đường.

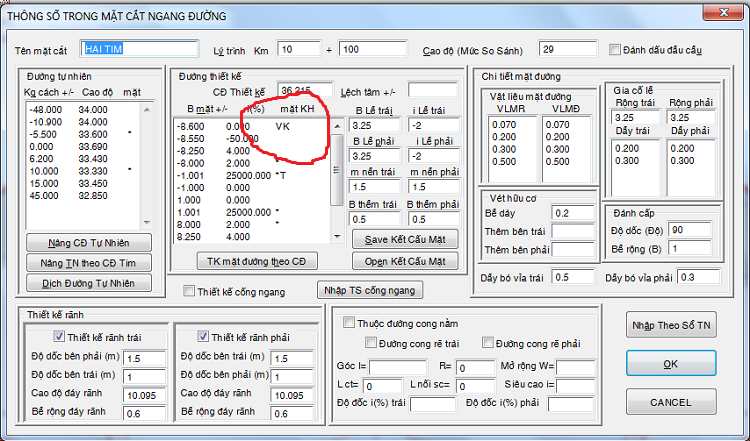

  Sau đây tôi hướng dẫn cho bạn cách thiết kế dạng bó vỉa có độ dốc lên vỉa hè thoải hơn như sau :

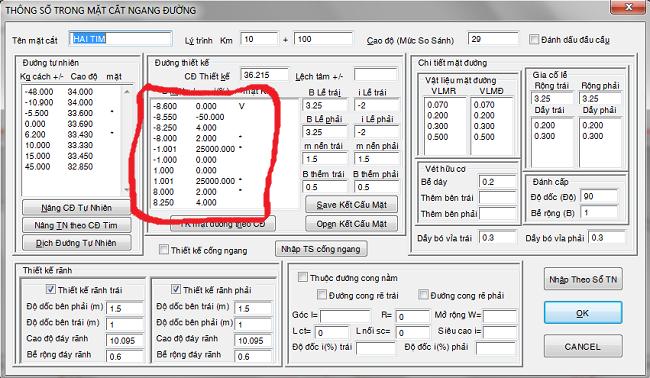

  Hình số liệu :
  Số liệu này sẽ tạo ra được hình vẽ sau :
  - Phần âm (-) có nghĩa là bên trái :
  - -1.000 0.000 : có nghĩa là từ tim đến vị trí -1.000 có độ dốc là 0.000% (đường mằm ngang), hay nói cách khác ra bên trái 1.000m có độ dốc 0%
  - -1.001 25000.000 * : có nghĩa là từ điểm trước -1.000 đến điểm -1.001 có độ dốc là 25000.000% (đường đi xuống của giải phân cách), hay nói cách khác từ điểm -1.000 ra 0.001m có độ dốc 25000% tức đi xuống một đoạn 0.001*25000%=0.25m (ý đồ thiết kế chiều cao giải phân cách 0.25m). Chỗ này có đánh dấu "*" thể hiện bắt đầu có kết cầu mặt đường.
  - -8.000 2.000 * : có nghĩa là từ điểm trước đến vị trí -8.000 có độ dốc là 2.000%, dấu "*" có nghĩa là đánh dấu chấm dứt phạm vi mặt đường bên trái.
  - -8.250 4.000 : do ở điểm trước đã đánh dấu chấm dức phạm vi mặt đường thì tới đây thể hiện lên sự gẫy khúc của bó vỉa là từ -8.000 đến -8.250 có nghĩa là từ điểm -8.000 vào trong 0.25m có độ dốc là 4%.
  - -8.550 -50.000 : có nghĩa là từ điểm trước -8.250 đến điểm -8.251 (Hay nói một cách khác từ đểm -8.250 vào trong 0.300m) có độ dốc -50% tức là đoạn gập lên của bó vỉa (vào 0.30m có cao độ chênh cao giật lên là 0.30*50%=0.15m), chiều cao bó vỉa 0.15m.
  - -8.600 0.000 V : nghĩa là từ điểm -8.550 vào đến -8.600m có độ dốc 0% ( đường mằm ngang sau của bó vỉa). Đánh dấu V tức là điểm cuối trong của bó vỉa.
  - Phần dương (+) có nghĩa là bên phải :
  1.000   0.000   : có nghĩa là từ tim đến vị trí 1.000 có độ dốc là 0.000% (đường mằm ngang), hay nói cách khác ra bên phải 1.000m có độ dốc 0%

  1.001   25000.000 * : có nghĩa là từ điểm trước 1.000 đến điểm 1.001 có độ dốc là 25000.000% (đường đi xuống của giải phân cách), hay nói cách khác từ điểm 1.000 ra 0.001m có độ dốc 25000% tức đi xuống một đoạn 0.001*25000%=0.25m (ý đồ thiết kế chiều cao giải phân cách 0.25m). Chỗ này có đánh dấu "*" thể hiện bắt đầu có kết cầu mặt đường.

  8.000   2.000 * : có nghĩa là từ điểm trước đến vị trí 8.000 có độ dốc là 2.000%, dấu "*" có nghĩa là đánh dấu chấm dứt phạm vi mặt đường bên phải.

  8.250    4.000 : do ở điểm trước đã đánh dấu chấm dức phạm vi mặt đường thì tới đây thể hiện lên sự gẫy khúc của bó vỉa là từ 8.000 đến 8.250 có nghĩa là từ điểm 8.000 vào trong 0.25m có độ dốc là 4%.

  8.550     50.000 : có nghĩa là từ điểm trước 8.250 đến điểm 8.251 (Hay nói một cách khác từ đểm 8.250 vào trong 0.300m) có độ dốc 50% tức là đoạn gập lên của bó vỉa (vào 0.30m có cao độ chênh cao giật lên là 0.30*50%=0.15m), chiều cao bó vỉa 0.15m.

  8.600    0.000    V : nghĩa là từ điểm 8.550 vào đến 8.600m có độ dốc 0% ( đường mằm ngang sau của bó vỉa). Đánh dấu V tức là điểm cuối trong của bó vỉa.
  Bây giờ bạn thiết kết cấu dưới bó vỉa như sau :

  Việc thiết kế kết cấu dưới bó vỉa tùy thuộc vào người thiết kế, có người không thiết kế, có người thiết kế kết cấu dưới bó vỉa vào nửa chừng, có người thiết kế kết cấu vào tận điểm cuối cùng của bó vỉa. Vậy bạn theo hướng dẫn cách định nghĩa K tại vị trí nào thì kết cấu sẽ thiết kế tới vị trí đó.

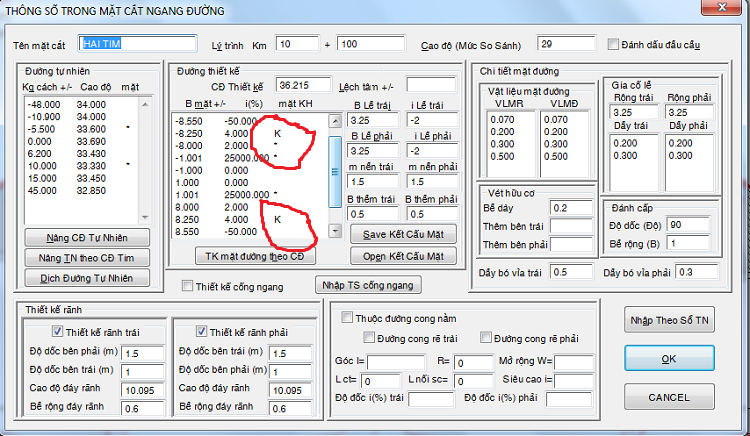

  Bạn định nghĩa K giữa phần mặt đường và phần bó vỉa tức là giữa dấu * và V như hình sau :
  - Sau khi bạn định nghĩa K theo hình vẽ trên rồi nhấn OK thì kết cấu sẽ xuất như hình sau :
  - Bây giờ bạn thiết kế kết cấu vào sâu tận bên trong của bó vỉ thì bạn định nghĩa như sau :

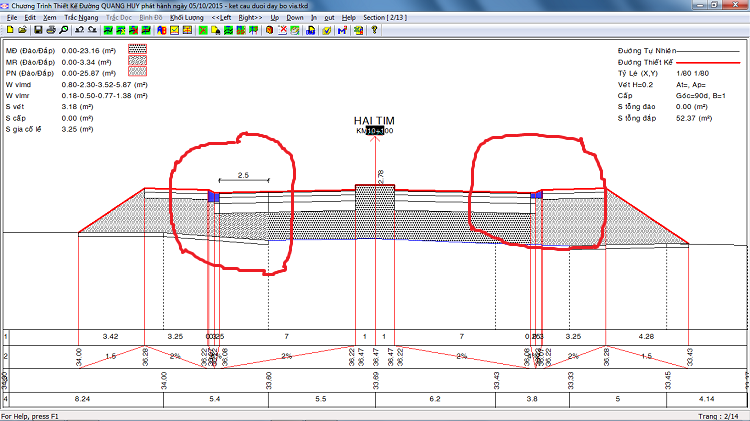

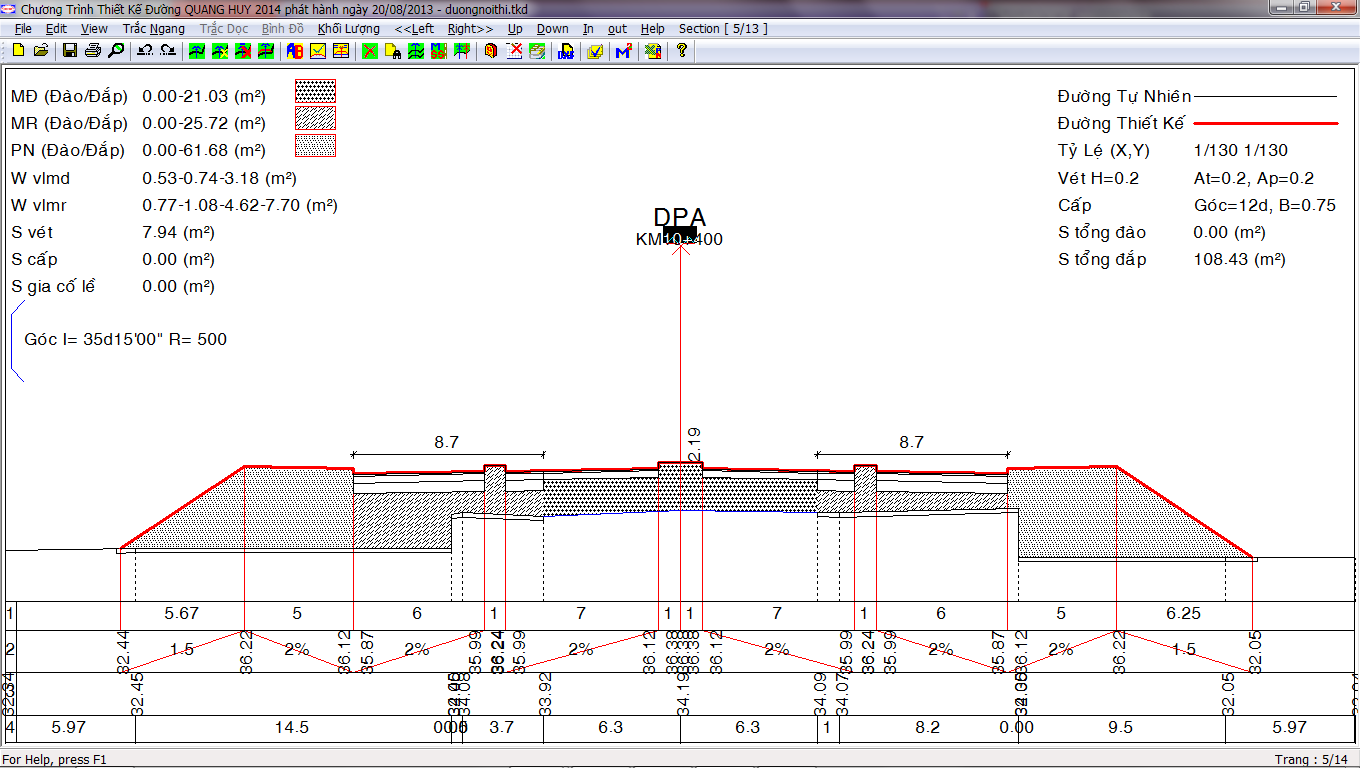

  - Bạn nhấn OK thì bản vẽ sẽ xuất hiện như sau :
  Từ cách bố trí khoảng cách và độ dốc mặt đường mà bạn có thể thiết kế nhiều dạng mặt đường và hình dạng của bó vỉa khác nhau.
- 4. Thiết kế mẫu các cắt ngang - Cắt ngang nhiều tim đường

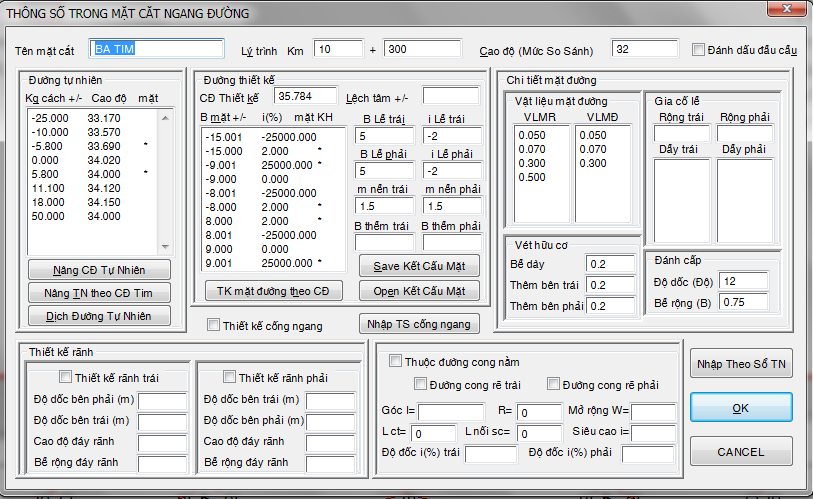

  Để thiết kế được mặt đường nhiều tim, từ giao diện trắc ngang bạn nhấn F4 sau đó bạn vào khung “Đường thiết kế” nhập vào số liệu như hình dưới :
  - -1.000 0.000: có nghĩa là từ tim đến vị trí -1.000 có độ dốc là 0.000%.
  - -1.001 25000.000có nghĩa là tứ khoảng cách từ 1.000 đến 1.001 có độ dốc là 25000% như vậy chỉ 0.001m có độ dốc 25000% đó là điểm giậc cao độ của dải phân cách. Qua đó bạn có thể thay đổi khoảng cách hoặc độ dốc âm dương tùy ý mà muốn tạo ra mặt đường theo ý của bạn.
  - Bạn đánh dấu “*” là thể hiện phạm vi mặt đường, bạn đánh nhiều dấu “*” thì đường có nhiều tim. Để hiểu điều này bạn cứ đánh vào rồi nhấn OK để biết. Để thể hiện rõ thì bạn phải nhập kết cấu mặt và mở rộng để chương trình vẽ kết cấu trong phạm vi mặt đường mà bạn đánh dấu.

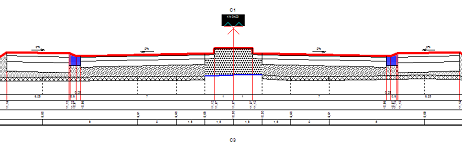

  Số liệu trên có mặt đường như hình sau :
  Với cách nhập thông số mặt cắt ngang nói trên, chương trình có thể thiết kế rất nhiều dạng mặt cắt, người sử dụng có thể tư duy phát triển tuỳ thích. Sau đâu là một số mô hình thiết kế các kiểu đường mặt đường.

  Thiết kế đường 1 tim

  Thiếtkế đường 2 tim

  Thiết kế đường 3 tim

  Thiết kế đường 4 tim

  Thiết kế đường 5 tim

  Thiết kế đường trên mái dốc

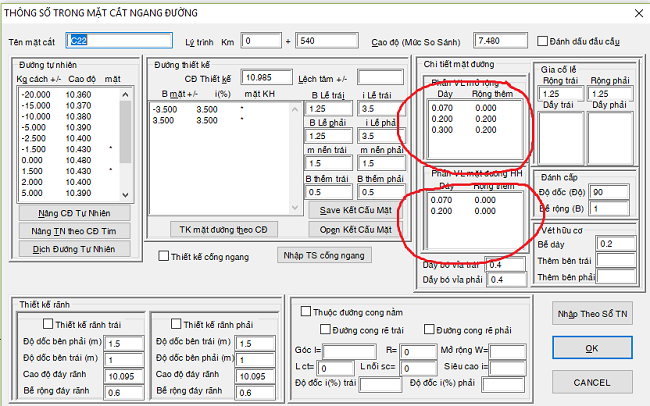

- 5. Mở rộng lớp móng kết cấu theo mục 2.3.3 trong tieu chuẩn 22TCN 211-06

  Để mở rộng móng kết cấu bạn chuyển qua phần thiết kế trắc ngang sau đó nhấn F4, hộp thoại hiện lên bạn vào khung "Chi tiết mặt đường" sửa trongphần rộng thêm như hình dưới đây

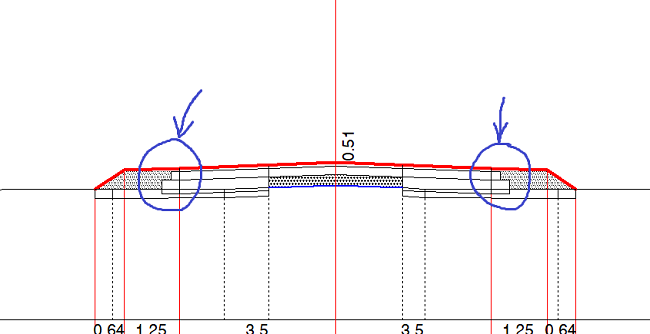

  Sau đó nhấn OK thì hình vẽ sẽ thay đổi như sau :

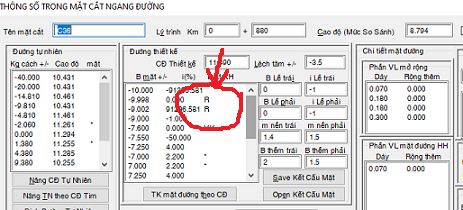

- 6. Thiết kế mương (rãnh) nằm trên lề, hè đường

  Có khi hè đường bạn không thiết kế cống dọc mà phải thiết kế mương do đó chương trình hỗ trợ cho bạn, tuy phương pháp này sẽ có rất nhiều thiếu sót trong khối lượngnhưng giúp cho bạn quản lý đọ dốc và cao độ.

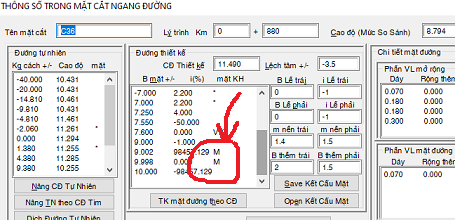

  Bạn nhập ký hiệu R là đáy mương trái, M là đáy mươngphải sau đó bạn qua trắc dọc thiết kế cao độ rãnh thì trắc ngang sẽ nhận cao độđáy rãnh cho bạn.

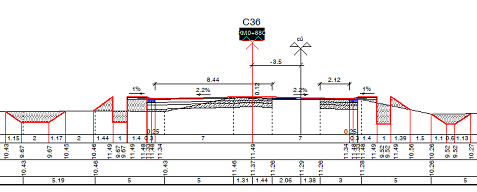

  Cắc ngang vẽ ra như sau :
- 7. Cắt ngang đường có cắt dọc không tại tim

  Cón hững lúc bạn thiết kế cắt ngang đường có dải phân cách tại tim cao hơn mặt đường, vậy bạn phải thiết kế làm sao để cắt dọc nhìn cho dễ .... Việc này tùy ýtưởng của mỗi người nhưng chương trình đưa ra 1 giải pháp hỗ trợ cho bạn.

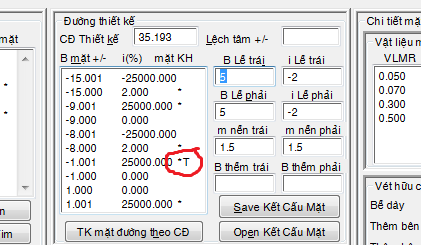

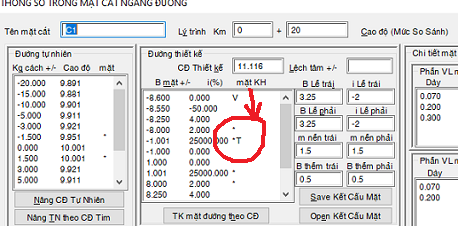

  Bạn nhập ký hiệu T vào vị trí mà cắt ngang nhận từ các dọc cao độ này.

  Nhập như hình dưới rồi bạn xem cắt dọc rồi xem cắt ngang sẽ thấy khác biệt

  Chúc bạn thành công

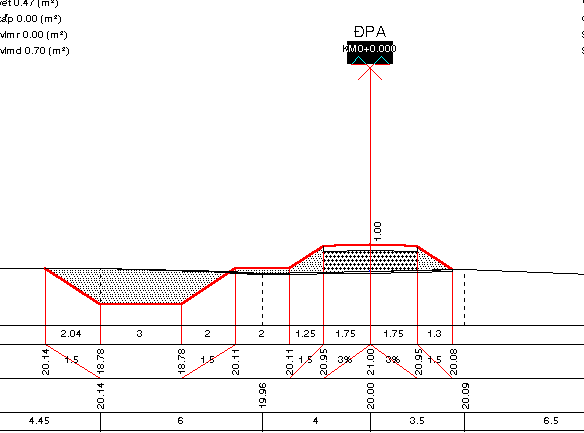

- 8. Thiết kế đào khuôn đường

  Nhiều địa phương không có đất đắp nền đường nên phải lấy đất đào khuôn đường làm đất đắp bao mái taluy hoặc phải đào lớp đất yếu trong nền đường nên trong thiết kế phải có phần đào đất trong phạm vi nền đường.

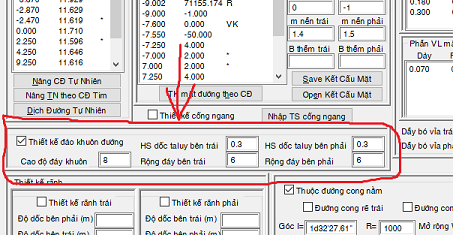

  Trong chương trình bạn chuyển qua trắc ngang và nhấn F4 nhập các số liệu sau :

VII. IN BẢN VẼ
   Việc in ấn, chương trình hoàn toàn giao cho Windows sử lý và người sử dụng điều khiểng.

       1. Trắc Ngang bạn nên in trong chương trình thì đẹp hơn.
       2. Trắc Dọc bạn thiết kế hoàn chỉnh trong chương trình, sau đó xuất sang autocad them các ghi chú, khung tên rồi in ra đẹp hơn.
           3. Bình Đồ sau khi hoàn chỉnh hướng tuyến, bạn xuất qua autocad, vẽ khổ đường, hiện trạng công trình, địa hình địa vật, rồi in ấn trong autocad.

VIII. TÍNH KHỐI LƯỢNG

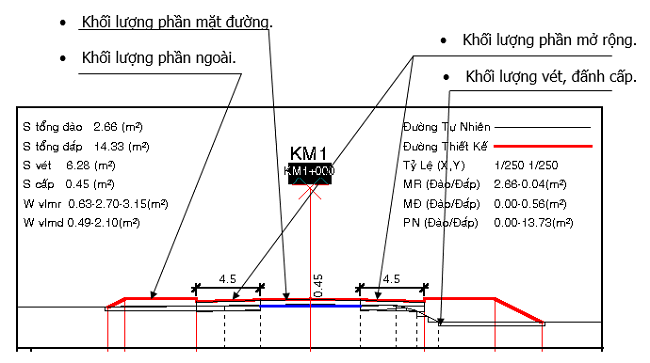

Trong một trắc ngang chương trình chia mặt cắt ra làm 3 phần :

              1. Khối lượng mặt đường
        2. Khối lượng mở rộng
                  3. Khối lượng phần ngoài
              4. Khối lượng vét, đánh cấp
Chương trình chuyển bốn bảng khối lượng qua Microsoft Excel :

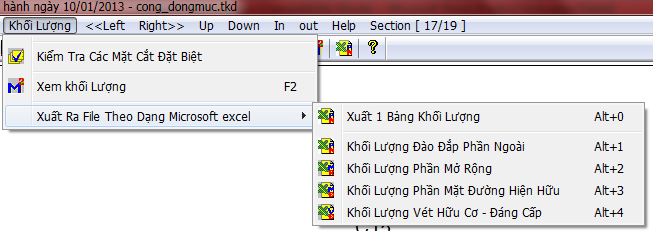

Bạn vào Menu “Khối Lượng -> Xuất Ra File Theo Dạng Microsoft excel” chương trình hiện lên bốn hạng mục mà bạn cần xem sau đây :
Bạn save tên file khối lượng, sau đó vào Microsoft Excel mở tên file khối lượng vừa save.

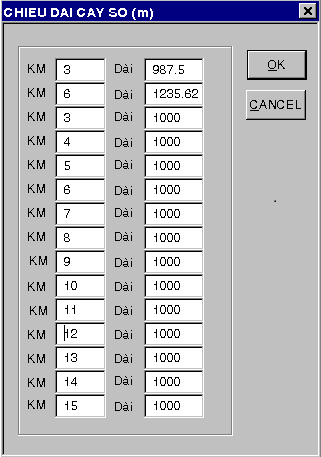

Tính khối lượng khi chiều dài trong cây số chưa đủ hoặc hơn 1000m

Chương trình mặc định cho chiều dài cây số là 1000m, tuy nhiên khi khảo sát có những vị trí từ cọc KM5 đến cọc KM6 chưa đủ 1000m hoặc lớn hơn, do đó bạn chỉ cần nhập KM nào lớn hoặc nhỏ hơn 1000m.

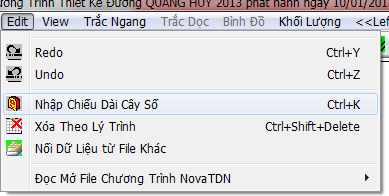

Bạn vào Menu “Edit -> Nhập Chiều Dài Cây Số”
Hoặc nhấn Ctrl+K hộp thoại xuất hiện sau :

IX. ĐỌC VÀ XUẤT DỮ LIỆU QUA CÁC PHẦN MỀN KHÁC

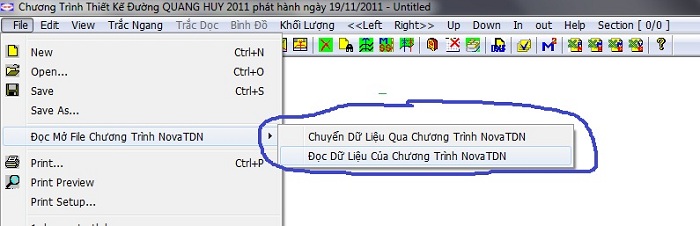

              1. Chương trình có thể đọc file số liệu của chương trình NoVa TDN.
              2. Chương trình xuất số liệu qua cho chương trình NoVa TDN.
              3. Tất cả các bản vẽ đều xuất qua autocad.
              4. Các bảng khối lượng được chuyển qua excel.

      Các bạn cứ vào từng menu của Trắc Ngang – Trắc Dọc – Bình Đồ để sử dụng.

X.THIẾT KẾ THUỶ LỢI

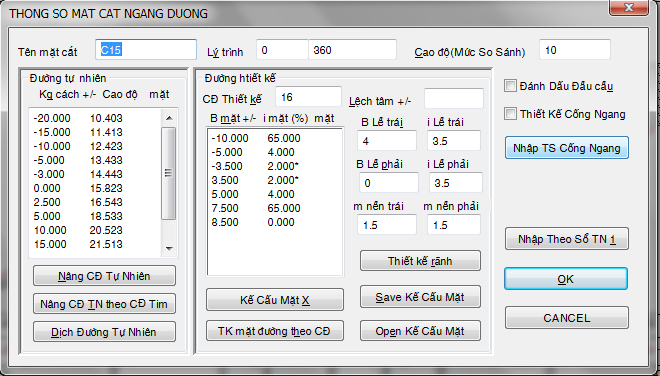

Nhập thiết kế mặt như sau :
Nghiên cứu trong B mặt +/- I mặt (%) sẽ cho 1 thiết kế
Phần thiết kế sẽ hiện lên như sau :
Cứ như vậy bạn thay đổi số liệu là được .

XI. TỔNG KẾT QUA PHẦN 1

Đến đây các bạn đã nắm được một phần nào của chương trình, để nâng cao bạn cần làm thêm một số bước sau :

     1. Bạn mở một file bất kỳ nào đó trong thư mục gốc sau đó bạn vào từng mênu trong chương trình để hiểu rõ (Bạn vào sửa thoải mái không hư hoặc ảnh hưởng tới các phần mềm khác)
     2. Xem video Clep hướng dẫn trong trang web tuvanquanghuy.com.
     3. Đọc them phần II. Thiết kế nâng cao ở phần sau.

PHẦN 2: THIẾT KẾ NÂNG CAO

I. NHẬP TRẮC NGANG KHẢO SÁT BẰNG NHIỀU KIỂU ĐO

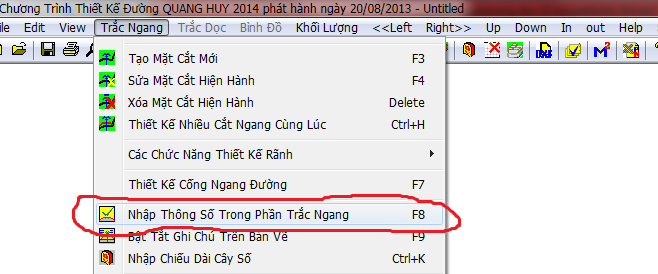

Bạn vào Menu “Trắc Ngang -> Nhập Thông Số Trong Phần Trắc Ngang” hoặc bạnnhấn F8.

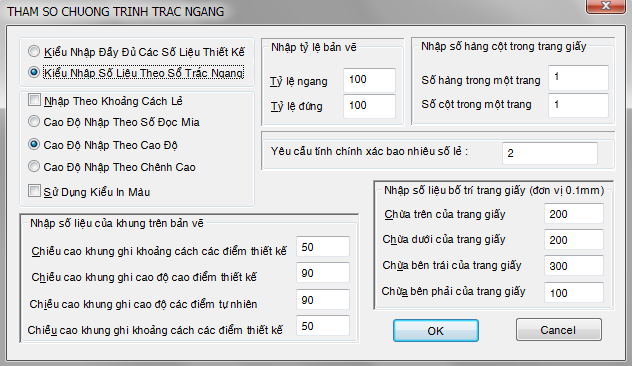

Chương trình xuất hiện hộp thoại sau:
Trước tiên bạn chọn “Kiểu nhập số liệu theo sổ trắc ngang”

Tùy theo cách bạn đo ngoài thực địamà bạn có thể chọn cách nhập số liệu tùy thích, bạn chì cần kích chuột vào các nút ở hộp thoại trên :

Về khoảng cách có thể

          + Nhâp theo khoảng cách lẻ .

          + Nhập theo khoảng cách tính từ tim.

Về Cao độ có thể

          + Nhập theo số đọc mia.

          + Nhập theo cao độ.

          + Nhậptheo độ chênh cao với điểm kế cận.

II. ĐỊNH CAO ĐỘ ĐƯỜNG ĐỎ TẠI CHÂN GIẢI PHÂN CÁCH
Nhiều công trình thiết kế có dải phân cách một đoạn, rồi có đoạn thì không có dải phân cách, vậy tên trắc dọc phải thiết kế làm sao. Nhiều bạn không muốn cao độ đường đỏ tại tim mà muốn định cao độ đường đỏ tại chân giải phân cách. Vậy chương trình có cách giúp bạn giải quyết việc này.

Bạnchỉ đánh chữ “T” vào vị trí mà bạn cho là cao độ đường đỏ là xong.

III. THIẾT KẾ SIÊU CAO MỞ RỘNG
Để thiết kế siêu cao và mở rộng trong chương trình có 2 cách như sau :

Cách thiết kế thủ công : Bạn vào từng trắc ngang (Nhấn F4) sửa khoảng cách và độ dốc theo ý mình là xong.

Cách thiết kế tự động : Từ giao diện trắc dọc bạn vào menu “Trắcdọc -> Đường Cong Nằm -> Sửa Đường Cong Nằm” rồi bạn kích chuột vào ô màu trắng của đường cong bạn muốn thiết kế, hộp thoại sẽ xuất hiện như sau :
Sau khi bạn chọn các thông số đường cong theo ý đồ của người thiết kế rồi sau đó bạn chọn “Áp mở rộng siêu cao qua trắc ngang” là xong.

IV. THIẾT KẾ CỐNG DỌC ĐƯỜNG

Từ giao diện trắc dọc bạn vào menu "Trắc dọc -> Thiết Kế Cống Dọc -> Tạo Hố Ga Cống Dọc"

Sau đó bạn kích chuột trái vào màng hình, thì hộp thoại xuất hiện như sau :

Bạn nhập vào đầu đủ các thông số trong hộp thoại sau đó nhấn OK là xong.
Cứ như vậy nếu bạn muốn sửa thì vào "Trắc dọc -> Thiết Kế Cống Dọc -> Sửa Hố Ga Cống Dọc"
Nếu bạn muốn xóa thì vào "Trắc dọc -> Thiết Kế Cống Dọc -> Xóa Hố Ga Cống Dọc"

Bạn có thể xem video hướng dẫn sau :

V. THIẾT KẾ CỐNG NGANG ĐƯỜNG

Từ giao diện Trắc Ngang, bạn di chuyển đến vị trí cắt ngang bạn cần thiết kế cống ngang, sau đó bạn nhấn F4 thì hộp thoại xuất hiện như sau :

Bạn đánh dấu phần "Thiết kế cống ngang" sau đó bạn nhấn chuột vào "Nhập TS cống ngang" màng hình xuất hiện như sau :

Bạn nhập đầy đủ các yêu cầu trong hộp thoại, rồi nhấn OK, bạn ra xem hình vẽ rồi nhấn lại F4 để chỉnh sửa cho phù hợp.

Bạn có thể xem thêm trong video hướng dẫn sau :

PHẦN 3 : SỬ DỤNG CHƯƠNG TRÌNH TRÊN AUTOCAD

1. Giới thiệu

Công ty phát hành phần mềm thiết kế đường QUANG HUY chạy trên Autocad 2015.

2. Chạy chương trình

2.1. Cài menu vào Autocad

Từ màn hình Autocad bạn gõ vào lệnh “menu” sau đó hộp thoại tìm kiếm filemenu xuất hiện, -> bạn lựa chọn file “menu_acad2015.CUIX” mà trong thư mục bạn mới tải về -> nhấn “Open”, lúc này trên Autocad của bạn đã có menu của chương trình, để thấy được menu bạn đưa chuột lên góc trên trái của màn hình bạn kích vào nút sổ mênu xuống, lúc này trên mênu có hình như sau.

Sau đó bạn đưa chuột kích vào "Show menu bar" là xong.

Như vậy lúc này trên Autocad của bạn đã có menu cùa chương trình. Bạn thử đưa con trỏ lên phần mê nu thì bạn thấy Menu đổ xuống. Phí bên trái là chỉ dẫn công việc cần làm, phía bên phải là thể hiện các lệnh. Nếu các bạn chưa quen lệnh thì sử dụng kích lệnh trên mê nu cho từng công việc.

2.2. Chạy chương trình cho mỗi lần sử dụng

Từ màn hình Autocad bạn gõ vào lệnh “arx” ->“Load” ->tìm file thietkeduong_cad2015.arx nhấn Open là xong.

Hiện nay công ty mới phát hành chương trình chạy trên AutoCad2015, các loạiAutoCad khác không chạy được.

Mời bạn xem video hướng dẫn sau :

3. Bài toán xử lý dữ liệu từ bình đồ đường đồng mức
Bạn thực hiện từng bước từ trên xuống dưới trong menu : "Địa Hình / Xử Lý Dữ Liệu Từ Bình Đồ Đường Đồng Mức /"

Bước 1 : Mở File Có Sẵn Đường ĐồngMức.

Lệnh : OPEN

Bước 2 : Chạy Filethietkeduong_cad2015.arx\tARX L

Lệnh : ARX

Bước 3 : Định Nghĩa Đường ĐồngMức\tDNDM

Lệnh : DNDM

Áp dụng cho những bình đồ chưa được số hóa, ta phải định nghĩa cao độ chotừng đường đồng mức.

Bước 4 : Thiết Kế Tuyến Bằng Lệnh PL\tPL

Lệnh : PL dùng lệnh polyline để vạch tuyến, phần mềm chỉ hiểu PL đơn cạnh thôi.

Bước 5 : Cắm đường cong nằm

Lệnh : CN

Chọn 2 cạnh của đỉnh cần bố trí đường cong.

Bước 6 : Định Nghĩa TimTuyến\tDMB

Lệnh : DMB

Chọn những tuyến đã vạch trên bình đồ(đường polyline), đây là lệnh định nghĩa các đường mặt bằng tuyến. Ở đây vạch tuyến theo tim đường.

Bước 7 : Phát sinh cọc trên tuyến

Lệnh : PSC

Bạn nhập vào khoản cách cọc mà bạn cần cắm. Chương trình sẽ cắm cho bạn NĐTĐ PG TC NC.

Bước 8 : Điền tên cọc

Lệnh : DTC

Thực hiện lệnh này, tên cọc sẽ được điền trên tuyến.

Bước 9 : Vẽ Đường Bao Bằng LệnhPL Trước Khi Xuất TN TD BD\tPL

Lệnh : DTC

Thực hiện lệnh này, tên cọc sẽ được điền trên tuyến.

Bước 10 : Lấy dữ liệu TN TD từ bình đồ\tBDTNTD

Lệnh : BDTNTD

Phần này chương trình tính toán nội suy cao độ, vẽ ra cho bạn Trắc Ngang tự nhiên, trắc dọc tự nhiên. (Tuyến cảng dài thỉ chương trình tính càng lâu).

Lưu ý có một số trường hợp bạn vẽ đường đồng mức quá thưa thì chương trình không vẽ được lưới tam giác và nội suy cao độ. Bạn cóthể dùng lệnh NT để chèn điểm cao trình hoặc vẽ thêm đường đồng mức. Trong phần này nhớ lựa chọn theo hình sau và chọn đúng layer đường đồng mức.

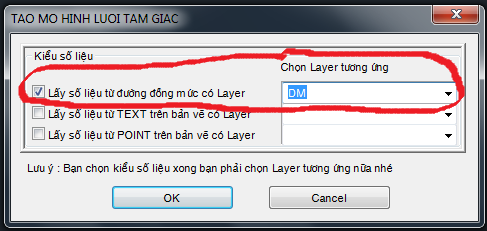

Bạn nhớ chọn loại Layer tương ứngnhé.

Bước 11 : Áp Cao Độ Vào Bản Đồ Địa Hình\tACD

Lệnh : ACD

Chương trình sẽ áp cao độ sau khi nội suy vào bàn đồ địa hình cho bạn.

Bước 12 : Vẽ Đường Đồng Mức TrênBình Đồ\tDM

Lệnh : DMDH

Chương trình sẽ vễ các loại đường đồng mức tùy bạn lựa chọn

Bước 13 : Thiết kế trắc ngang trắc dọc bình đồ

Đến đây bạn có thể save qua chương trình ngoài Window (Không chạy trongcad) để thiết kế nhanh hơn. Chạy file thietkeduong.exe rồi mở lên.

Lệnh : SQH

Save File Quang Huy

Nếu bạn muốn thiết kế trực tiếp trong Autocad mời bạn xem hướng dẫn ở phần sau hoặc xem video hướng dẫn.

4. Bài toán xử lý số liệu từ File text có tọa độ và cao độ

Bạnthực hiện từng bước từtrên xuống dưới trong menu : "ĐịaHình / Bài Toán Xử Lý Số Liệu Từ Tệp Số Liệu Tọa Độ Cao Độ"

Bước 1 : Chạy Filethietkeduong_cad2015.arx\tARX L

Lệnh : ARX

Bước 2 : Lấy File Có Các Điểm CaoTrình Từ Tệp Số Liệu\tCDTEP

Lệnh : CDTEP

Bước 4 : Xử Lý Các Điểm Cao Độ

Lệnh : TN, BCD, TCD, CD

Bước 5 : Thiết KếTuyến Bằng Lệnh PL\tPL

Lệnh : PL dùng lệnh polyline để vạch tuyến, phần mềm chỉ hiểu PL đơn cạnh thôi.

Bước 6 : Cắm đường congnằm

Lệnh : CN

Chọn 2 cạnh của đỉnhcần bố trí đường cong.

Bước 7 : Định nghĩa timtuyến

Lệnh : DMB

LưuÝ : Khi chọn xongchương trình sẽ hỏi canh đầu của tuyến đường, thì bạn kích vào cành đầu củatuyến. Nếu không chọn cạnh đầu tuyến thì máy tính sẽ không hiểu đầu tuyến nằm ởđâu.

Bước 8 : Phát sinh cọctrên tuyến

Lệnh : PSC

Bạn nhập vào khoảncách cọc mà bạn cần cắm. Chương trình sẽ cắm cho bạn NĐ TĐ PG TC NC.

Bước 9 : Điền tên cọc

Lệnh : DTC

Menu : Địa Hình / XửLý Số Liệu Từ Tệp Số Liệu Tọa Độ Cao Độ / Điền Tên Cọc

Thực hiện lệnh này,tên cọc sẽ được điền trên tuyến.

Bước 10 : Lấy dữ liệuTN TD từ bình đồ địa hình

Lệnh : BDTNTD

Lưu ý có mộtsố trường hợp bạn vẽ đường đồng mức quá thưa thì chương trình không vẽ đượclưới tam giác và nội suy cao độ. Bạn có thể dùng lệnh NT để chèn điểm caotrình hoặc vẽ thêm đường đồng mức.

Bước 11 : Áp cao độ vào bản đổ địa hình

Lệnh : ACD

Menu : Địa Hình / XửLý Số Liệu Từ Tệp Số Liệu Tọa Độ Cao Độ / Áp Cao Độ Vào Bản Đổ Địa Hình

Chương trình sẽ áp caođộ sau khi nội suy vào bàn đồ địa hình cho bạn.

Bước 12 : Vẽ đường đồngmức

Lệnh : DMDH

Chương trình sẽ vễ cácloại đường đồng mức tùy bạn lựa chọn

Bước 13 : Thiết kếtrắc ngang trắc dọc bình đồ

Đến đây bạn có thể savequa chương trình ngoài Window (Không chạy trong cad) để thiết kế nhanh hơn.Chạy file thietkeduong.exerồi mở lên.

Lệnh : SQH

Menu : Phần Chung /SaveFile Quang Huy 2014

Sau khi thiết kế hoàn chỉnh bằng chương trương trình thietkeduong.exe Bạn cóthể trở lại Autocad để mở File này lên sử dụng lệnh :

Lệnh : OPQH

Menu : Phần Chung / MởFile Quang Huy 2014

Nếu bạn muốn thiết kế trực tiếp trong Autocad mời bạn xem hướng dẫn ở phần sauhoặc xem video hướng dẫn.

Nếu bạn muốn thiết kế trực tiếp trong Autocad mời bạn xem hướng dẫn ở phần sau hoặc xem video hướng dẫn.

5. Bài toán xử lý số liệu từ các số liệu Text cao độ hoặc điểm Point cao độ trên bản vẽ Autocad
Trên bản vẽ của bạn đã có các Text cao độ hoặc Point cao độ từ các phần mềm khác chuyển qua. Bạn muốn sử dụng số liệu này để lấy trắc ngang, trắc dọc, bình đồ để thiết kế đường.

Bạn thực hiện trình tự giống như "Xử lý số liệu từ đường đồng mức" hoặc "Xử lý số liệu từ File text tọa độ và cao độ" riêng tới bước "Tạo mô hình lưới tam giác" bạn phải chọn kiểu dữ liệu cho phù hợp, cụ thể như sau :

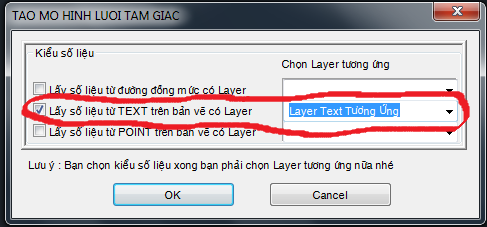

Trường hợp số liệu xử lý là Text trên bản vẽ autocad bạn phải chọn Layer tương ứng :

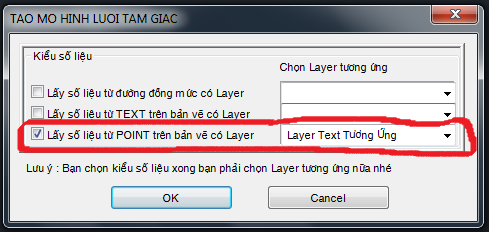

Trường hợp số liệu xử lý là Point trên bản vẽ autocad bạn phải chọn Layer tương ứng :
Sau đó nhấn OK.

Bạn xem video hướng dẫn sau :

6. Bài toán cao độ từ file Quang Huy vào bản đồ địa hình

Bước 1 : Chạy File thietkeduong_cad2015.arx\tARX L

Lệnh : ARX L

Bước 2 : Vạch tuyến trên bình đồ

Lệnh : PL dùng lệnh polyline để vạch tuyến, phần mềm chỉ hiểu PL đơn cạnh thôi.

Bước 3 : Định nghĩa tim tuyến

Lệnh : DMB

Chọn những tuyến đã vạch trên bình đồ(đường polyline), đây là lệnh định nghĩa các đường mặt bằngtuyến. Ở đây vạch tuyến theo tim đường.

Bước 4 : Cắm đường cong nằm

Lệnh : CN

Bước 5 : Phát sinh cọc trên tuyến

Lệnh : PSC

Bạn nhập vào khoảncách cọc mà bạn cần cắm. Chương trình sẽ cắm cho bạn NĐ TĐ PG TC NC.

Bước 6 : Điền tên cọc

Lệnh : DTC

Thực hiện lệnhnày, tên cọc sẽ được điền trên tuyến.

Bước 7 : Áp cao độ vào bản đổ địa hình

Lệnh : ATNTN

Chương trình sẽ ápcao độ từ file trắc ngang vào cho bạn.

Bước 8 : Vẽ đường đồng mức

Lệnh : DMDH

Chương trình sẽ vễcác loại đường đồng mức tùy bạn lựa chọn

Bước 9 : Thiết kế trắc ngang trắc dọc bình đồ

Đến đây bạn có thểsave qua chương trình ngoài Window (Không chạy trong cad) để thiết kế nhanhhơn. Chạy file thietkeduong.exe rồi mở lên.

Lệnh : SQH

Save File QuangHuy

Bạn xem video hướng dẫn sau :

Phần mềm thiết kế đường QUANG HUY
Bạn có khó khăn hay ý kiến đóng góp gì xin để lại bên dưới

Vui lòng nhập bình luận

Vui lòng nhập họ tên
Vui lòng nhập số điện thoại
Nhập tối đa 50 ký tự
Số điện thoại không đúng

74 Bình Luận

Phạm Minh Đức

0949920464

anh ơi khi em xuất sang định dạng NTD thì bị thiếu mất một số cọc vậy anh

Trả lời

Anh Hoàng ơi. Khi em xuất sang file từ phần mềm sang file NTD thì file NTD bị thiếu mất một số coc. Vậy mình khắc phục sao anh.

Anh Hoàng ơi cho em hỏi. Em đã nhập số liệu mặt cắt đây đu. Nhưng khi xuất ra file NTD thì lại thiếu mất một số coc vậy anh. Cách khắc phục làm sao ạ.

Tạ Ngọc Tiến

0914056784

Lần cập nhật này rất hay, nhưng phần đào khuôn đường không thể hiện khi chạy trực tiếp trong autocad bằng cách chạy arx anh ạ.

Hữu Phước

0989147897

Mr Hoàng cho hỏi cách cập nhật cao độ đường đỏ từ cắt ngang sang cắt dọc với ?

Trần Văn Tiếp

0976777927

Quý anh chị cho em xin hỏi. Em nhập thông số trắc ngang hiện hữu và bình đồ thể hiện bản vẽ được. Sao bên trắc dọc không thể hiện ạ

Lê Mạnh Khang

0949454313

anh hoang oi cho em hỏi. em đang thiết kế đường lấy số liệu từ máy toàn đạt, do đó khi em thiết kế xong trên phần mềm Quang Huy em xuất bình đồ sang file otucad để em ghép các thông số mặt cắt ngang vào file cad từ máy toàn đạt đã xuất ra trước đó thi xãy ra hiện tượng tim tuyến của file bình đồ Quang Huy vừa xuất ra không trùng với tim tuyến file cad mà em cần gán vào. xin anh giúp ém với

Nguyễn Huy Hoàng

0903668578

Có thể trong quá trình em thiết kế em đã thay đổi góc chuyển hướng của file thiết kế.

Triều

0826273186

Anh cho em hỏi tại sao khi xuất file thietkeduong sang Cad bằng phần mềm thiekeduong 2021 của mình thì phần hatch và kí hiệu hatch lại không có ạ

Có hatch chỉ thực hiện khi chạy trực tiếp trong autocad bằng cách chạy arx, nhưng chỉ thực hiện trên cad 2015, các cad khác chưa viết

nguyen

A cho em hỏi làm sao để phần vét hữu cơ nó không tính lên phần mặt đường tại vì nhiều tuyến đường em thiết kế nó chỉ vét 2 bên ruộng phần mặt đường cũ thì không nhưng khi nhập vét phần mềm tính luôn cả vào phần mặt đường ạ

Em phải đánh dấu 2 bên mặt đường hiện hữu cho máy tính hiểu

Ngô Xuân Phú

0388901098

Đánh đấu mặt đường hiện hữu thì nó không vét, em xem các file mẫu bắt chước nhé.

Nguyễn Trần Duy

0339245657

Cho em hỏi, đường em có bó vỉa, lớp kết cấu từ dưới lên là: đất đồi 50cm, CPĐD 14cm, bê tông dày 22cm. Nhưng em muốn kéo lớp đất đồi dưới cùng ra thêm mỗi bên 0.55m nữa thì làm sao ạ

Em xem hướng dẫn phần THIẾT KẾ CƠ BẢN - THIẾT KẾ TRẮC NGANG CHI TIẾT - mục 5

Lê Viết Hoàng

0975656013

Xin được hướng dẫn đọc file số liệu của nova .ntd

Nguyễn Thị Thục

0949565379

cho mình xin hỏi sau khi chạy chương trình bán kinh đường cong nằm nó lệch 1s so với phần chạy trên autocad mặc dù trên trắc dọc vẫn đúng

Bạn cho mình 1 file ví dụ, cụ thể trên thietkeduong.exe, rồi xuất ra file.dxf hay là chạy trong file.arx mình chưa rõ. Xin gởi vào tvtkquanghuy yahoo.com. Cảm ơn bạn đã góp ý.

Nguyễn Hoài Vẹn

0942677112

Thời gian gần đây em có biết và sử dụng phần mềm của Công ty anh. Chương trình rất hay và dễ sử dụng. Tuy nhiên, trong quá trình sử dụng khi chạy lần đầu có lúc cũng gặp lỗi, nhưng khi tắt chương trình rồi mở lại và chạy lại thì bình thường. Vậy anh cho em hỏi, để chạy chương trình thiết kế đường tốt nhất thì phần cứng và phần mềm của máy tính cần như thế nào. Thứ 2, anh cho em hỏi: Nếu tim tuyến em không thiết kế bằng các đường Pline giao nhau, mà em join tim thành một đường Pline gấp khúc thì có khác gì nhau không? Chân thành cám ơn anh, mong anh tiếp tục phát triển chương trình thêm nữa.

Phần mềm có 2 modul chạy trong môi trường window (thietkeduong.exe) và chạy trong môi trường autocad2015 (thietkeduong_cad2015.arx). Nếu người mới sử dụng nên sử dụng thietkeduong.exe chạy thẳng trong môi trường window dễ sử dụng. Phần mềm này chạy theo window không giới hạn, win chạy được là nó chạy được, autocad2015 chạy được là thietkeduong_cad2015.arx chạy được. Về tim tuyến thiết kế bằng đường Pline gấp khúc hay không gấp khúc do anh định nghĩa trong chương trình, hiện tại anh không cho nhận diện Pline gấp khúc, khi người dùng sử dụng Pline gấp khúc thì máy không hiểu (phần này anh sẽ chỉnh lại). Cảm ơn em đã sử dụng phần mềm.

Em xin trao đổi thêm: Sự thật là một số tuyến đường có bề rộng nhỏ (3,4m) nên khi vẽ tuyến em không vẽ đường cong, mà vẽ 1 đường Pline từ đầu đến cuối tuyến (kiểu gấp khúc), sau đó định nghĩa tuyến và rải cọc, điền tên, .... vẫn được đó a.

bạch phương

0939661683

Làm sao xuất qua acad có tô màu vậy a

Hiện chương trình anh chạy trong cad2015 nữa, em vào trong autocad2015 chạy file thietkeduong_cad2015.arx, rồi mở file.tkd là có tô màu em. Em xem hướng dẫn chạy trong autocad nữa nhé mới phát huy hiệu quả.

nguyễn thanh hoàng

0907146533

anh cho em hỏi có thiết kế hố ga của rãnh thoát nước đc ko anh, em chỉ thấy là chỉ thiết kế hố ga cho cống dọc thôi ạ

Chưa có cái đó em ơi, để anh nghiên cứu thêm vào

Trần Thanh Hoài

0399418725

Dạ. anh cho em hỏi máy em xài 32bit không mở được phiên bản 2021 ạ. Nếu có anh cho em xin ạ. em cảm ơn anh ạ.

Không phát triển phần mềm chạy trên nền 32bit rồi. Không có.

xin hỏi thietkeduong_cad2015.arx cài đạt như thế nào

Bạn xem phần hướng dẫn chạy trên autocad

Trang Tấn Đạm

0372458446

sao dao khuon xuat ra file cad khong the hien vạy anh

Em phải sử dụng thietkeduong_cad2015.arx chạy trong autocad2015 hoàn thiện nhất, anh đã thông báo không phát triển xuất ra file.dxf nữa.

nguyễn minh luân

0948808942

anh Hòa cho em hỏi trong mặt cắt ngang nhấn lệnh sửa mặt cắt sáo nó không thể hiện đầy đủ như phiên bản trước vậy anh, cảm ơn anh ah

Em xem lại, vẫn như cũ nhé. Nếu còn vậy em quay video chuyển zalo 0903668578 anh xem

HUỲNH THANH THUẬN

0939555934

a Hoàng ơi cho e hỏi sao phần độ dốc lề (lề rộng hơn 1.5m mới hiện độ dóc trên mặt cắt còn nhỏ hơn thì không hiển thị ah mình có thể điều chỉnh đ k a

Có phấn điều chỉnh khoảng cách để vẽ đó em, lớn hơn thì vễ, nhỏ hơn thì không. em nhấn F8, nếu trong autocad thì vào menu TN - Nhập Tham Số Trắc Ngang

Anh cho em hỏi. Xem hình thiết kế 3D trong phần bình đồ đã thiết kế trong acad 2015 luôn hay sao vậy anh, anh có thể nói rõ hơn được không ah

Chỉ thực hiện trên cad 2015, em vào menu BĐ - Xem hình vẽ 3D- chọn Thiết kế 3D nhấn OK

Anh cho em hỏi: Khi em chạy thiế kế tuyến đường dài hơn 5km trên Autocd 2015, hồ sơ thiết kế chia thành 2 đoạn. - Một đoạn thì lấy TD, TN, BD đúng như a hướng dẫn. - Đoạn còn lại lấy được TN, BD nhưng nếu dùng lệnh vẽ trắc dọc là bị lỗi FATAL ERROR: Unhandled Access Violation Writing 0xf3d28eec Exception at b3da163ch rồi out ra ngoài. Cho em hỏi là sao vậy anh?

BẠN TÁCH RA 2 ĐOẠN VÀ CHIA THÀNH TIM TUYẾN KHÁC NHAU MỚI ĐƯỢC (ĐỊNH MẶT BẰNG TIM TUYẾN 1 VÀ 2) NÓ MỚI K BỊ LỖI

A Hoàng ơi lần sau a cập nhật giúp e phần gia cố lề khối lượng tách riêng từng lớp giống mặt đường được không ah e tận dụng phần gia cố lề này tính khối lượng vỉa hè rất tiện ạ, Cảm ơn a

OK, hẹn cập nhật lận sau, nhưng cũng phải 2 tháng nữa nhé.

a cập nhật phần thể hiện độ dốc lề trên trắc ngang như phần mặt đường luôn nhé a e xin chân thành cảm ơn

DẠ CẢM ƠN A NHIỀU

Nguyễn Vy

0834613601

Chào Anh Hiện tại em đang dùng phần mềm của mình và cảm thấy rất tiện lại. CÓ phần em muốn hỏi thêm là trong mặt cắt ngang mình có thể thể hiện cống dọc hay thiết kế cống dọc theo MC ngang được không ah?

Không có cống dọc, chỉ có vễ sơ bộ cống ngang thôi em.

Công Huỳnh

0877999089

Chào anh Hoàng, phần mềm của mình ngày càng cải thiện rất tiện lợi nhưng có 1 trường hợp là tim đường thiết kế khi thiết kế theo dạng dịch tim thì bình đồ thể hiện vị trí tim thiết kế ngay vị trí tim khảo sát dẫn đến khi áp lên bình đồ cao độ bị lệch 1 khoảng dịch tim, xin anh cho biết cách khắc phục với ạ

Đúng rồi. Do chúng ta khảo sát dựng tim trước, rồi đo trắc ngang trắc dọc, như vậy chiều dài (lý trình) các cọc tại vị trí dịch tim đến cuối tuyến không thay đổi, do đó khi dịch tim thì lý trình bị thay đổi nên khi áp vào bình đồ không đúng. Để chính xác thì bạn phải dựng lại hướng tuyến trên bình đồ rồi điều chỉnh TN- TD. Qua kinh nghiệm nếu dịch tim nhỏ (khối lượng thay đổi ít) thì chỉnh TN, sửa bình đồ cho đầy đủ điều kiện thi công, còn dịch tim gây ra khối lượng thay đổi nhiều thì bạn phải tính lại chiều dài hướng tuyến thay đối lý trình dồn về cọc KM, trong chương trình có định nghĩa tại cọc Km có chiều dài thay đổi (không phải là 1000m). Cảm ơn bạn đã đóng góp.

nhưng khi chạy trong chương trình chỗ phần bình đồ tim tuyến thiết kế chương trình lại hiểu là tim khảo sát và mặt đường, góc cong các thành phần liên quan đều theo tim khảo sát chứ không nhận tim thiết kế ạ

Nguyen Thanh

0376133525

Phần mềm chạy được trên cad 2016 không tác giả. Mình cài mãi không được 2015

cad 2015 thôi

Bùi Quang Ngọc

0914067343

Chào anh Hoàng Tôi mới tiếp cận được phần mềm Thiết kế đường của anh rắt thú vị là phần mềm đơn giản, tiện ích, trực quan và dễ xử dụng. Khi thực hiện hướng dẫn xử lý số liệu từ file text sau khi vạch tuyến trên bình đồ (xử dụng lệnh PL) chọn tim tuyến xong, cắm cong chon cạnh thứ 2 chương trình báo chọn cùng đối tượng và không thực hiện cắm cong được xin anh giúp đỡ (tôi đã vẽ tường đoạn bằng lệnh PL nhưng khi điền tên cọc thì chương trình báo không có điểm giao ...)

Anh load lại phần mềm về và thực hiện lại (Load menu, theo hướng dẫn) nhớ là cá PL phải đơn, vẽ từng PL). Tôi khẳng định không có trường hợp trên, có vậy nữa xin anh chuyển file cad.dwg qua male : tvtkquanghuy yahoo.com

Phạm Văn Đoàn

0986908361

Dạ con chào chú Hoàng còn có 2 vấn đề cần hỏi ạ 1 là trên trắc ngang thiết kế mình không thấy được hệ số mái nền đắp khi thể hiện độ dốc lên trên 2 là khi con thiết kế bó nền dải phân cách giữa theo đúng kích thước cục bó nền luôn, mà như z khối lượng đắp nó tính cho cuc bó nền luôn, có cách nào mình nhập mà trừ KL cục bó nền của dải phân cách tương tự như cục bó vỉa được không ạ 1 cái nữa là khi mình tk bó vỉa thì nhập mở rộng các lớp kết cấu phía dưới theo TCN 211-06 nó không chạy mở rộng các lớp phía dưới được ak

Phần mềm không tính trừ KL bó nền, để cập nhật lần sau chú bổ sung. Còn mở rộng kết cấu dưới bó vỉa không cần vì theo lý thuyết là không có bánh xe đi trên bó vỉa, con chỉ cần thiết kế tăng cường kết cấu dưới bỏ vỉa là được rồi (theo hướng dẫn PHẦN I- VI- 3- thiết kết cấu dưới bó vỉa)

Dạ con cảm ơn chú HOÀNG nhiều lắm ạ

A HOÀNG ƠI SAO PHẦN MỀM MỚI CẬP NHẬT KHÔNG HIỆN ĐỘ DỐC THIẾT KẾ TRÊN TRẮC NGANG VẬY A?

Em nhấn F8, trong đó có check Đưa độ dốc lên trên trắc ngang em xem có ok không, nếu có gì em chụp hình TN chuyển qua mail tvtkquanghuy yahoo.com anh xem.

dạ e cảm ơn a nhưng nó bị ngược bỏ check phần mềm mới nhận ạ

Đồng Văn Phước

Xin hỏi a Hoàng một chút về phần khai báo đường cong nằm, trong bảng nhập các thông số đường cong nằm có mục nhập lý trình tại phân, theo tôi lúc này chưa thể có lý trình tại phân chính xác được vì nó còn phụ thuộc vào việc khai báo bán kính, góc rẽ. Nếu muốn có lý trình tại phân chính xác mình phải vẽ ra autocad trước theo các thông số như bán kính cong, góc rẽ rồi đo lại mới có được khoảng cách chính xác đến phân để tính ra lý trình phải không anh ?

Đúng rồi. Có 2 hướng khảo sát cho công trình giao thông : 1 là khảo sát công trình hiện hữu có hướng tuyến trước thì bộ phận khảo sát có sổ đo cắt dọc cắt ngang và lý trình đỉnh, các bộ khảo sát tính toán các đỉnh nhập vào là xong. 2 là khảo sát công trình chưa có hướng tuyến thì chỉ khảo sát bình đồ rồi về mình mới định vị đỉnh và hướng tuyến trong autocad, phần này trong phần mềm Quang Huy được thực hiện trên modul chạy trong autocad qua một số bài toán trong hướng dẫn nha em.

Cám ơn anh

Anh cho hỏi là mặt cắt ngang đắp có vét hữu cơ nhưng hình như phần mềm không tính khối lượng đắp vào phần vét đi phải không a tính khối lượng phải cộng thêm đúng không a

Đúng rồi. Mặt cắt ngang đắp : phần mềm tính ra kl vét, khi tổng hôp khối lượng em nhớ tính bù đắp vào kl mình vét đi.

PHẦN MỀM HAY NHƯNG NHỜ A HOÀNG CÓ THỂ TÁCH PHẦN THÔNG SỐ TRẮC NGANG (ĐÀO) RIÊNG VÀ ĐẮP RIÊNG K AH CẢ PHẦN MẶT ĐƯỜNG VÀ MỞ RỘNG LUÔN AH CÒN PHẦN GIA CỐ LỀ TRÊN MC THỂ HIỆN TÁCH LỚP GIA CỐ CÒN KHỐI LƯỢNG THÌ GỘP CHUNG NÊN HƠI KHÓ HIỂU NHỜ A CẢI THIỆN ĐƯỢC KHÔNG AH. EM CẢM ƠN

Để anh xem lại. Nhưng em xem lại phần hướng dẫn tính khối lượng vả tô màu trên mặt cắt ngang, màu nào là kl phần màu đó.

DẠ A NHƯNG KHI E MUỐN TẮT (ẨN) ĐÀO HOẶC ĐẮP K ĐƯỢC A VÀ MUỐN TẮT MR HOẶC MĐ CŨNG K ĐC. PHẦN GIA CỐ LỀ TÁCH KL LỚP ĐỊA CHẤT ĐƯỢC LÀ RẤT TIỆN LUÔN A

võ thanh lộc

0815151087

dạ em chào quí công ty , em cám ơn công ty đã tạo ra phần mềm rất hữu ít và tiện lợi ,em đã sử dụng phần mềm của mình hơn 3 năm rồi , tuy nhiên cho em hỏi một số tính năng của phần mềm như khai báo cách tính khối lượng đào đắp , mình không thể lập công thức tính được hả a ? vd : như mình muốn tính phần đất đắp K 0,90 ( K 0,95 ) , dưới kết cấu áo đường ( tính cho 30cm trên cùng ) , cũng như phần đất đắp vai lề k 0,85 , và xuất các diện tích trên trắc ngang luôn hả a ? , cho em hỏi khi nền đường mình cần mốc hộc để bơm các , thì mình khai báo trắc ngang như nào a ? và phần mềm mình có thể tính được diện tích phần cát san lấp đó k a ?

Phần này anh chưa cập nhập vào chương trình, em có thể mở trong autocad vẽ thêm và tính thủ công. Anh sẽ viết bổ sung vào lần cập nhật tới.

Nguyễn thành long

0983610831

phần mềm này chạy trên win mấy vậy anh

Win nào chạy cũng được em

NGUYỄN VĂN TUẤN EMAIL vtlkhta gmail com

0828076610

XIN QUÝ CHƯƠNG TRÌNH CHO BIẾT KHI XUẤT BẢN VẼ MCN ĐỊNH DẠNG ĐUÔI PDF THÌ CÁC KÝ HIỆU HATCH KHÔNG THỂ HIỆN LÊN BẢN VẼ MUỐN BV CÒN KÝ HIỆU HATCH THÌ PHẢI LÀM NHƯ THẾ NÀO

Xuất bình thường rồi đó bạn mình mới bổ sung rồi - Có trục trặc gì báo Nếu máy của bạn có nhiều kiểu xuất qua PDF bạn lưu ý vào Properties - Image Resolution lựa chọn độ phân giải xuất ra cho đẹp

Nói 30 giây là hơi lố chứ Chỉ cần 60 giây bạn sẽ vừa có trắc ngang trắc dọc bình đồ Đó là sự thật mời bạn dành ít phút nghiên cứu thử nó nhé Chúng Tôi rất tự hào về chương trình này sự nhanh chóng tiện lợi mà các chương trình khác không có được

	CƠ CẤU TỔ CHỨC HOẠT ĐỘNG
	Phòng Tư Vấn Thiết Kế
	Phòng Thí Nghiệm và Kiểm Định
	CHI BỘ ĐẢNG CÔNG TY
	HỒ SƠ NĂNG LỰC TƯ VẤN
	HOẠT ĐỘNG CÔNG TY
	THÔNG TIN NỘI BỘ - THÔNG BÁO

Tổng lượt truy cập	:	1,365,131
Lượt truy cập hôm nay	:	3
Lượt truy cập tháng này	:	105,238

Xem video hướng dẫn sử dụng

Video hướng dẫn sử dụng chương trình chạy trên Autocad

Sau đây là phần hướng dẫn sử dụng

PHẦN 1: THIẾT KẾ CƠ BẢN

PHẦN 2: THIẾT KẾ NÂNG CAO

PHẦN 3 : SỬ DỤNG CHƯƠNG TRÌNH TRÊN AUTOCAD
